Overview

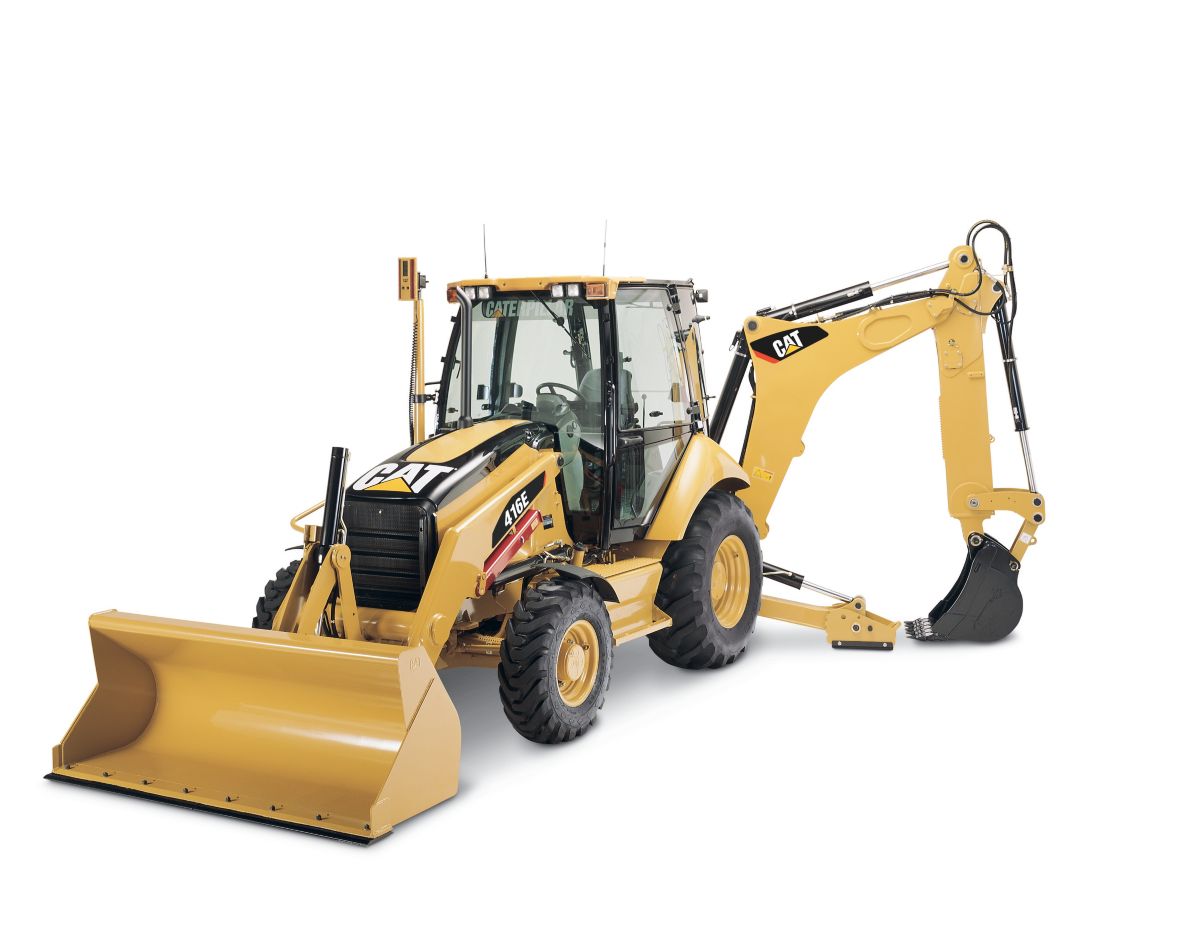

With a more comfortable operator station, new extendible stick design and increased performance, the 416E lets you get more done with less effort.

Engine

Net Power - SAE J1349
74.00 hp
55.00 kW
Engine Model (Standard)
Cat® 3054C DINA
Gross Power - SAE J1995
78.00 hp
58.00 kW
Net Power - ISO 9249
75.00 hp
56.00 kW
Gross Power - ISO 14396
76.00 hp
56.00 kW
Net Power - EEC 80/1269
75.00 hp
56.00 kW
Engine Model - Optional
Cat® 3054C DIT
Gross Power - Optional - SAE J1995
93.00 HP
69.00 kW
Gross Power - Optional - ISO 14396
92.00 HP
68.00 kW
Net Power (Optional) - SAE J1349
89.00 HP
66.00 kW
Net Power (Optional) - ISO 9249
90.00 HP
67.00 kW
Net Power (Optional) - EEC 80/1269
90.00 HP
67.00 kW
Bore
4.13 in
105.00 mm
Stroke
5.00 in
127.00 mm
Displacement
268.00 in3
4.40 L
Net Torque Rise - 1,400 rpm - Standard
27.00 %
27.00 %
Net Torque Rise - 1,400 rpm - Optional
37.00 %
37.00 %
Net Peak Torque @ 1400 rpm - Standard - SAE J1349
219.00 lb ft
296.00 N·m
Net Peak Torque - 1400 rpm - Optional - SAE J1349
285.00 lb/ft
386.00 N·m

Backhoe

Dig Depth - Standard
14.30 ft
4360.00 mm
Dig Depth - E-Stick Retracted
14.40 ft
4402.00 mm
Dig Depth - E-Stick Extended
17.90 ft
5456.00 mm
Reach from Swing Pivot - Standard
18.40 ft
5618.00 mm
Reach from Swing Pivot - E-Stick Retracted
18.58 ft
5657.00 mm
Reach from Swing Pivot - E-Stick Extended
21.83 ft
6666.00 mm
Bucket Rotation
205.00 °
205.00 °
Bucket Dig Force - Standard
11655.00 lb
51.80 kN
Bucket Dig Force - E-Stick Retracted
11491.00 lb
51.10 kN
Bucket Dig Force - E-Stick Extended
11491.00 lb
51.10 kN
Stick Dig Force - Standard
7151.00 lb
31.80 kN
Stick Dig Force - E-Stick Retracted
7151.00 lb
31.80 kN
Stick Dig Force - E-Stick Extended
5250.00 lb
23.40 kN
Stick Lift at 2440 mm (8 ft) - Standard
5106.00 lb
2321.00 kg
Stick Lift @ 2440 mm (8 ft) - E-Stick Retracted
4646.00 lb
2112.00 kg
Stick Lift @ 2440 mm (8 ft) - E-Stick Extended
2916.00 lb
1323.00 kg
Loading Height - Standard
11.90 ft
3636.00 mm
Loading Height - E-Stick Retracted
11.75 ft
3577.00 mm
Loading Height - E-Stick Extended
13.58 ft
4145.00 mm
Loading Reach - Standard
5.80 ft
1768.00 mm
Loading Reach - E-Stick Retracted
6.17 ft
1868.00 mm
Loading Reach - E-Stick Extended
9.08 ft
2771.00 mm

Weights

Operating Weight - Maximum
22466.00 lb
10200.00 kg
Operating Weight - Nominal
14960.00 lb
6792.00 kg
Cab, ROPS/FOPS
485.00 lb
220.00 kg
Ride Control
48.50 lb
22.00 kg
Four Wheel Drive
342.00 lb
155.00 kg
MP Bucket (0.96 m3/1.25 yd3) - With Fold-Over Forks
1949.00 lb
884.00 kg
MP Bucket (0.96 m3/1.25 yd3) - Without Fold-Over Forks
1574.00 lb
714.00 kg
Air Conditioning
83.78 lb
38.00 kg
Four Wheel Drive
342.00 lb
155.00 kg
Counterweights (Option 1)
255.00 lb
116.00 kg
Counterweights (Option 2)
510.00 lb
231.00 kg
Counterweights (Option 3)
1075.00 lb
488.00 kg

Loader

Bucket Capacity - General Purpose
1.00 yd3
0.76 m3
Bucket Width - General Purpose
7.42 ft
2262.00 mm
Dump Height at Maximum Angle - Single Tilt
8.67 ft
2651.00 mm
Dump Reach at Maximum Angle - Single Tilt
2.53 ft
772.00 mm
Dig Depth - Single Tilt
4.00 in
106.00 mm
Lift Capacity at Full Height - Single Tilt
5615.00 lb
2547.00 kg
Bucket Breakout Force - Single Tilt
9185.00 lb
40.90 kN

Hydraulic System

Circuit Type
Load-sensing, closed center
Pump Capacity (@ 2200 rpm)
34.80 gal/min
132.00 L/min
System Pressure
3292.00 psi
22700.00 kPa
Pump Type
Variable-flow, axial piston
Steering Type
Front wheel
Power Steering
Hydrostatic
2WD Cylinder - Bore
2.56 in
65.00 mm
2WD Cylinder - Stroke
4.72 in
120.00 mm
2WD Cylinder - Rod Diameter
1.42 in
36.00 mm
4WD Cylinder - Bore
2.56 in
65.00 mm
4WD Cylinder - Stroke
4.72 in
120.00 mm
4WD Cylinder - Rod Diameter
1.42 in
36.00 mm
Brake System
Inboard, oil-immersed, multiple disc

Power Train

Power-Shuttle, Forward 1st
3.70 mph
6.00 km/h
Power-Shuttle, Forward 2nd
5.90 mph
9.50 km/h
Power-Shuttle, Forward 3rd
12.30 mph
19.80 km/h
Power-Shuttle, Forward 4th
24.80 mph
39.90 km/h
Power-Shuttle, Reverse 1st
3.70 mph
6.00 km/h
Power-Shuttle, Reverse 2nd
5.90 mph
9.50 km/h
Power-Shuttle, Reverse 3rd
12.30 mph
19.80 km/h
Power-Shuttle, Reverse 4th
24.80 mph
39.90 km/h

Operating Specifications - Backhoe

Turning Circle - Outside - Front Wheels
26.75 ft
8.16 m
Turning Circle - Outside, Widest Loading Bucket
35.25 ft
10.74 m

Axle Ratings

Front Axle (2WD) - Static
50582.00 lb
22964.00 kg
Front Axle (2WD) - Dynamic
20233.00 lb
9186.00 kg
Front Axle, 4WD, Static
50582.00 lb
22964.00 kg
Front Axle (4WD) - Dynamic
20233.00 lb
9186.00 kg
Rear Axle, Static
50582.00 lb
22964.00 kg
Rear Axle - Dynamic
20233.00 lb
9186.00 kg

Service Refills

Cooling System, A/C
4.20 gal
15.90 L
Cooling System, High-Ambient
4.40 gal
16.70 L
Fuel Tank
38.00 gal
144.00 L
Engine Oil w/Filter
2.00 gal
7.60 L

Service Refill

Transmission - Torque Converter - Power Shuttle - 2WD
4.90 gal (US)
18.50 l

Service Refills

Transmission-Torque Converter, 4WD, Power Shuttle
4.90 gal
18.50 L
Rear Axle
4.40 gal
16.50 L
Rear Axle, Planetaries
0.45 gal
1.70 L
Front Axle, 4WD
2.90 gal
11.00 L
Front Axle, Planetaries
0.20 gal
0.70 L
Hydraulic System
21.00 gal
79.50 L
Hydraulic Tank
10.00 gal
37.90 L

Standards

Brakes
SAE J/ISO 3450, ISO 3450 1996
Cab - ROPS
SAE J1040 May 1994/ISO 3741 1994
Cab - Sound
ANSI/SAE J1166 Oct 98 is 82.4 dB (A)
Exterior Sound
SAE J88 JUN86 is 72.3 dB (A)

Tires

Front 2WD Standard Size
11L-16 F-3
Standard Ply
12

Engine

Net Power - SAE J1349
74.00 HP
55.00 kW
Engine Model - Standard
Cat® 3054C DINA
Gross Power - SAE J1995
78.00 HP
58.00 kW
Net Power - ISO 9249
75.00 HP
56.00 kW
Gross Power - ISO 14396
76.00 HP
56.00 kW
Net Power - EEC 80/1269
75.00 HP
56.00 kW
Bore
4.13 in
105.00 mm
Stroke
5.00 in
127.00 mm
Displacement
268.00 in³
4.40 l
Net Peak Torque - 1400 rpm - Standard - SAE J1349
219.00 lb/ft
296.00 N·m

Weights

Operating Weight - Maximum
22466.00 lb
10200.00 kg
Operating Weight - Nominal
14960.00 lb
6792.00 kg
Cab - ROPS/FOPS
485.00 lb
220.00 kg
Ride Control
48.50 lb
22.00 kg
Extendible Stick - No Weights
692.00 lb
314.00 kg
Counterweights - Option 1
255.00 lb
116.00 kg
Counterweights - Option 2
510.00 lb
231.00 kg
Counterweights - Option 3
1075.00 lb
488.00 kg

Backhoe

Dig Depth - E-Stick Retracted
14.40 ft
4402.00 mm
Dig Depth - E-Stick Extended
17.90 ft
5456.00 mm
Reach from Swing Pivot - E-Stick Retracted
18.58 ft
5657.00 mm
Reach from Swing Pivot - E-Stick Extended
21.83 ft
6666.00 mm
Bucket Dig Force - E-Stick Retracted
11491.00 lb
51.10 kN
Bucket Dig Force - E-Stick Extended
11491.00 lb
51.10 kN
Stick Dig Force - E-Stick Retracted
7151.00 lb
31.80 kN
Stick Dig Force - E-Stick Extended
5250.00 lb
23.40 kN
Stick Lift at 2440 mm (8 ft) - E-Stick Retracted
4646.00 lb
2112.00 kg
Stick Lift at 2440 mm (8 ft) - E-Stick Extended
2916.00 lb
1323.00 kg

Loader

Bucket Capacity - General Purpose
1.00 yd³
0.76 m³
Bucket Width - General Purpose
7.42 ft
2262.00 mm

Hydraulic System

Circuit Type
Load-sensing, closed center
Pump Capacity at 2,200 rpm
34.80 gal/min
132.00 l/min
System Pressure
3292.00 psi
22700.00 kPa
Pump Type
Variable-flow, axial piston
Steering Type
Front wheel
Power Steering
Hydrostatic
2WD Cylinder - Stroke
4.72 in
120.00 mm
2WD Cylinder - Rod Diameter
1.42 in
36.00 mm
4WD Cylinder - Bore
2.56 in
65.00 mm
4WD Cylinder - Stroke
4.72 in
120.00 mm
4WD Cylinder - Rod Diameter
1.42 in
36.00 mm
Brake System
Inboard, oil-immersed, multiple disc

Power Train

Power Shuttle Transmission - Forward 1st
3.70 mile/h
6.00 km/h
Power Shuttle Transmission - Forward 2nd
5.90 mile/h
9.50 km/h
Power Shuttle Transmission - Forward 3rd
12.30 mile/h
19.80 km/h
Power Shuttle Transmission - Forward 4th
24.80 mile/h
39.90 km/h
Power Shuttle Transmission - Reverse 1st
3.70 mile/h
6.00 km/h
Power Shuttle Transmission - Reverse 2nd
5.90 mile/h
9.50 km/h
Power Shuttle Transmission - Reverse 3rd
12.30 mile/h
19.80 km/h
Power Shuttle Transmission - Reverse 4th
24.80 mile/h
39.90 km/h

Service Refill

Cooling System - A/C
4.20 gal (US)
15.90 l
Cooling System - High-Ambient
4.40 gal (US)
16.70 l
Fuel Tank
38.00 gal (US)
144.00 l
Engine Oil - With Filter
2.00 gal (US)
7.60 l
Transmission - Torque Converter - Power Shuttle - 4WD
4.90 gal (US)
18.50 l
Rear Axle
4.40 gal (US)
16.50 l
Rear Axle - Planetaries
0.45 gal (US)
1.70 l
Front Axle (4WD)
2.90 gal (US)
11.00 l
Front Axle - Planetaries
0.20 gal (US)
0.70 l
Hydraulic System
21.00 gal (US)
79.50 l
Hydraulic Tank
10.00 gal (US)
37.90 l

Standards

Brakes
SAE J/ISO 3450, ISO 3450 1996
Cab - ROPS
SAE J1040 May 1994/ISO 3741 1994
Cab - Sound
ANSI/SAE J1166 Oct 98 is 82.4 dB (A)
Exterior Sound
SAE J88 JUN86 is 72.3 dB (A)

Axle Ratings

Front Axle (4WD) - Static
50582.00 lb
22964.00 kg
Rear Axle - Static
50582.00 lb
22964.00 kg

Tires

Standard Ply
12
Features

AccuGrade® Reference Systems for Backhoe Loaders



Work Tools



Serviceability and Customer Support



Ride Control



Power Train



Operator Station



Hydraulics



Backhoe and Loader Features



Additional Features



Sales Features

Operator Station

The all-new operator station provides maximum comfort and ease of operation.

Backhoe and Loader Features

New extendible stick is designed for better performance, higher force and improved serviceability.

Hydraulics

Caterpillar sets the standard in power and precision with load-sensing hydraulics.

Power Train

The Cat 3054C engine is built for performance, power, reliability and fuel efficiency.

Ride Control

Optional Caterpillar Ride Control delivers even greater operator comfort.

Work Tools

Choose from a wide variety of tools designed specifically for the backhoe loader.

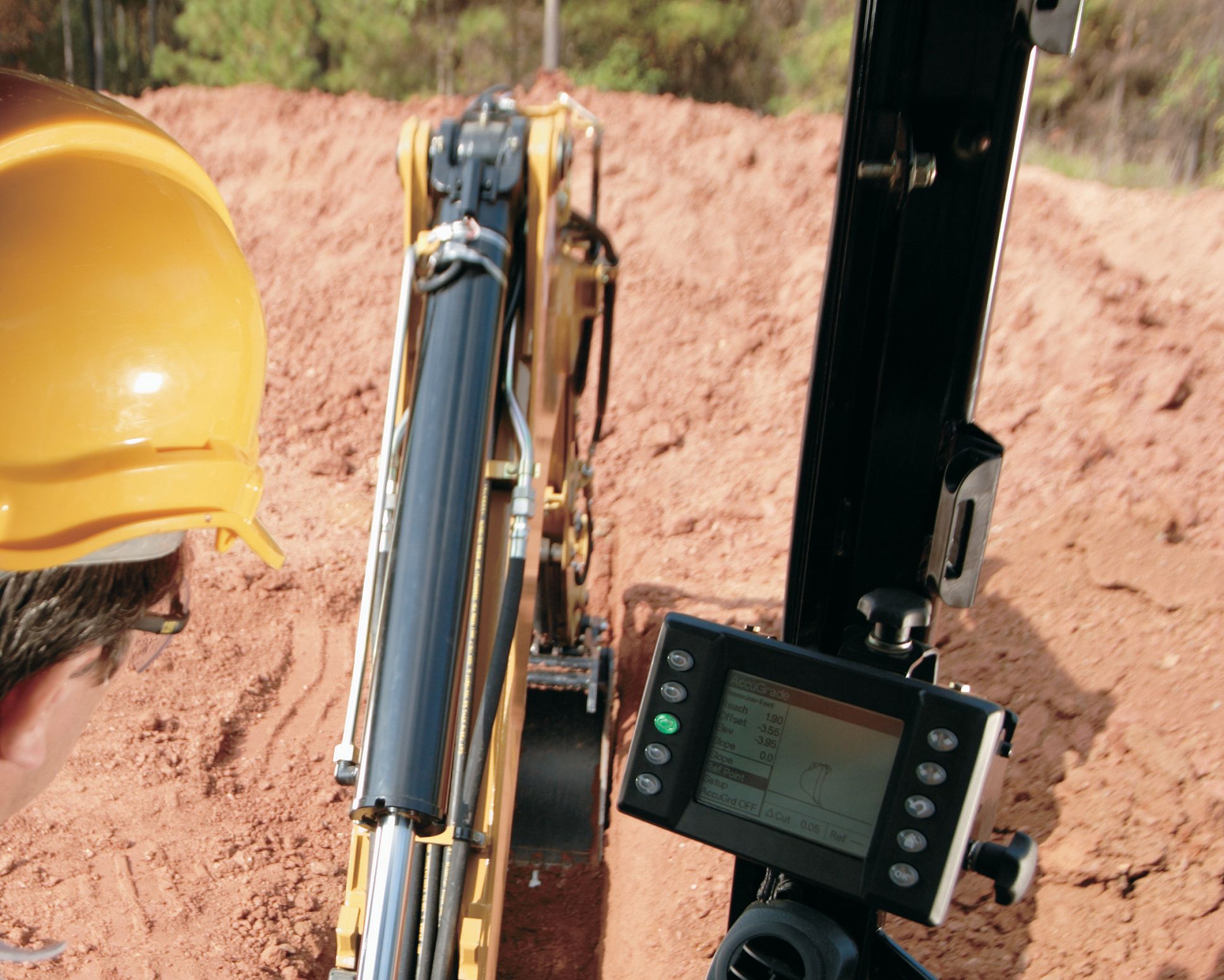

AccuGrade® Reference Systems for Backhoe Loaders

Advanced technology simplifies excavation, improves accuracy, increases efficiency and lowers production costs.

Additional Features

Features such as Product Link, combined function hydraulics, stackable counterweights, new stabilizer pads and new work lights increase productivity.

Serviceability and Customer Support

Simplified service and maintenance save you time and money.
Standard Equipment
  • Gauges
    • Coolant temperature, fuel level, tachometer, hour meter, torque converter oil temperature
  • Indicators
    • Air cleaner service, water separator service, brake on, engine coolant, hydraulic oil level sight gauge, oil pressure
